數控管道相貫線切割機

　　

　　技

　　

　　術

　　

　　方

　　

　　案

　　

　　供貨方：長沙聚才機電設備有限公司

　　

     公 司 簡 介

　  長沙聚才機電設備有限公司 成立于2012年12月18日，坐落于長沙市高新開發區麓谷企業廣場。是一家專門從事數控等離子、激光切割和機器人切割&焊接成套設備以及CNC機床的銷售與技術服務提供商。公司擁有多名經驗豐富的銷售與技術工程師，均是在東南沿海地區外企（深圳和上海）從業多年的優秀人員,他們對激光、等離子、機器人切割&焊接系統和CNC系統以及弧壓、電容調高控制等輔助設備的維修技術均相當專業，可謂是實力雄厚。

     公司秉承“信念支撐生命，奉獻贏來贊譽，服務取得市場，堅持成就事業”的理念，致力于將國內外先進的數控切割、切削&焊接設備和加工工藝介紹給用戶，為內地相關產業的轉型升級貢獻我們的微薄之力。我們的優勢：因?yàn)楣ぷ麝P(guān)系，我們的技術人員曾與國內外眾多數控等離子、激光切割機、機器人切割&焊接設備和CNC機床及配套設備廠商有過長期且深入的交往，深刻了解他們的研發實力、產品優缺點、銷售業績與售后服務的好壞。我們能夠博采眾長，故因此而擅長根據用戶實際需要度身打造出最具性價比的成套數控切削、切割&焊接設備，并且能提供各種升級改造和大修服務，包括內部核心部件的芯片級維修。

       目前，公司已取得上海滬工Hugong(數控等離子、激光和機器人產品)、寧波金鳳Jinfeng（門式焊機、型鋼生產線）、浙江駿屹Junyi（激光切割機）和飛馬特焊機Thermadyne（雙肪沖焊機、等離子焊機）在湖南地區的總代理權。并已于開業初期即先后成為德國凱爾貝Kjellberg等離子、瑞典伊薩ESAB等離子、美國飛馬特THERMADYNE等離子、美國海寶hypertherm等離子在湖南地區的經銷商。另外公司還攜手上海兆展Zhaozhan、山東中邁Zhongmai、成都華遠Huayuan、山東奧太Aotai和日本OTC等眾多國內外知名的等離子切割和焊接設備廠家，并也已成為他們在湖南地區的特約經銷商。

      公司自成立以來，堅持“誠信鑄就品質”的原則，以“專業的人才，專家式服務，專注于客戶”為宗旨，不斷完善自身管理機制，強調以客戶與市場為導向，拓寬服務范圍，提高服務深度，追求與客戶長遠、穩定、雙贏的合作關系，獲得各界客戶的廣泛贊許、信賴與支持。另外，為了更好地服務于全國各地的用戶，我們在上海、北京、天津、昆山、嘉興、寧波、徐州、杭州、濟寧、臨沂、大連、成都、重慶、鄭州、石家莊、深圳和佛山等客戶較集中的城市均設立了維修服務辦事處。

      我們不僅僅提供產品，更重要的是能夠提供高效、優質的服務！！

　　

       附公司主要經營：

              1、 數控火焰、等離子、激光和機器人切割&焊接成套設備、配件和易損件的銷售與技術 服務；

2、 氣保焊、埋弧焊、氬弧焊、專機和機器人焊接工作站與各類通用焊接設備的銷售與售后服務；

3、 數控火焰等離子、激光、機器人切割&焊接周邊輔助設備的銷售與服務；

4、 金鳳H型鋼切割、焊接生產線、整平機、組立機等鋼結構生產設備的銷售與服務；

5、 數控火焰、等離子、激光和機器人切割&焊接設備的大修、改造、升級、搬遷、技術支持和服務外包等。

6、 擅長維修數控切削、切割&焊接設備行業內的各種進口的數控、工控系統，伺服、變頻驅動器，等離子、激光和機器人切割、焊接設備及輔助設備的內部核心部件（電路板）的芯片級維修等。

　　
　　通過現場溝通并結合貴公司的實際情況，我們最終確定如下方案為具性價比的技術方案：
　　
　　600V數控管道相貫線切割機
　　
　　一、設備簡介
　　
　　1.1 設備簡介
　　
　　數控管子相貫線是一種對鋼管端部結合處作自動計算和切斷的設備。該機器廣泛應用于造船、建筑、石化、機械、冶金等行業的管道結構件切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法進行。我公司出品的數控管道切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸人相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔以及焊接坡口，不再需要人工打磨。
　　
　　數控管道切割機采用圓柱坐標系數控，控制軸數為2-7軸。其具有中文界面、參數輸入和人機對話功能，定角度坡口面切割功能，變角度坡口面切割功能，管道不圓度和偏心補償功能，在線和離線自動點火、預熱、穿孔功能，切割速度變化自動控制功能等。
　　
　　1.2 設備規格
　　
　　品名：數控管道相貫線切割機
　　
　　型號：KSGX.600V
　　
　　切割形式：等離子(美國維克多AC200)
　　

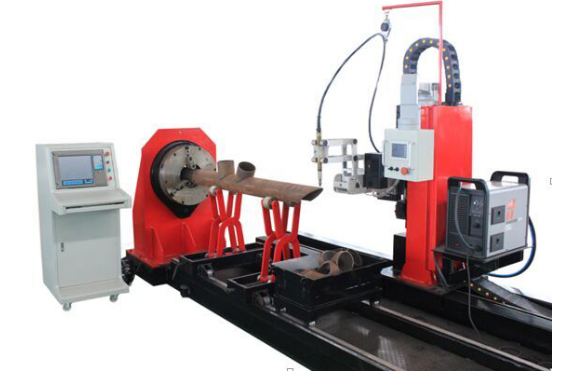

　　1.3 設備外形圖(參考圖，以實物為準)
　　
　　二、切割對象：
　　
　　工件長度：≤12000mm
　　
　　工件直徑范圍：φ60～φ630mm
　　
　　三．使用環境
　　
　　1．溫度：-5-45℃；
　　
　　2．濕度：≤90%；
　　
　　3．電源：380V±5%  50HZ；
　　
　　4．等離子需壓縮空氣：0.6-0.7Mpa，流量≥400L/min；
　　
　　5．設備長寬高尺寸：14000mm×1500mm×2200mm；
　　
　　6．安裝場地：室內安裝，混凝土地基，要求地面平整，傾斜度不大于1/100；
　　
　　四、供貨清單：
　　
　　序號 部件名稱 品牌 備注
　　
　　1 切割機機床 凱爾達 結構穩定扎實、功能齊全、調整維修簡便
　　
　　2 伺服電機 松下 穩定、可控性好、響應快速、靈敏度高
　　
　　3 減速機 國優/省優級 振動小、噪音低
　　
　　4 氣動元件 SMC或同等產品 高質量氣動元件，質量優異
　　
　　5 導軌 HIWIN 承載大、潤滑簡單、自動調心、互換性好
　　
　　6 控制器 上海交鴻 國內工控機專業品牌，奔騰2.4GHZ處理器、15彩顯屏（工業級）
　　
　　7 等離子電源 美國海別德 高性能等離子切割電源及割炬，切割效率高、易損件壽命長，切割面光滑、斜度小
　　
　　8 運動控制卡 五軸 開放式多軸運動控制器
　　
　　9 隨機資料 凱爾達 詳細的說明設備的操作及維護
　　
　　五、主要技術參數
　　
　　1．切割鋼管規格
　　
　　外徑：φ60～φ630mm
　　
　　等離子較大穿孔厚度：30mm, 較佳品質切割：25mm
　　
　　有效切割長度：400-12000mm
　　
　　較大載重量： 4000Kg
　　
　　2．工件材質
　　
　　等離子切割：碳鋼，紫銅，銅鎳合金，不銹鋼，鋁黃銅，合金鋼
　　
　　3．卡盤形式：三爪聯動自定心
　　
　　鋼管通過主軸孔徑：190mm
　　
　　托架裝置數量：4個
　　
　　4.  控制軸數（5軸）
　　
　　工件旋轉軸（Y）
　　
　　割炬小車水平左右移動軸（X）
　　
　　割炬小車垂直上下移動軸（Z）
　　
　　割炬工件軸向平面擺動軸（B）
　　
　　割炬工件端面扇形擺動軸 (A)
　　
　　5. 工件范圍
　　
　　Y軸旋轉量：自由回轉
　　
　　X軸較大行程：12000mm
　　
　　Z軸較大行程：350mm
　　
　　較大旋轉角度：±45°
　　
　　切割坡口角度范圍:等離子±45°
　　
　　6. 切割速度
　　
　　空氣等離子500~5000mm/min （視管壁調節相應切割速度）
　　
　　X軸快速行走速度≤10000mm/min
　　
　　7. 割炬移動重復定位精度≤±0.2mm/2000mm；
　　
　　母線定位精度≤±0.5mm
　　
　　坡口定位精度≤±0.5°
　　
　　8. 設備功率
　　
　　設備總功率：50KW，其中等離子電源45KW（AC200）
　　
　　9. 油漆顏色
　　
　　按凱爾達標準色(也可根據貴公司的具體要求進行配色,需合同
　　
　　中詳細注明)
　　
　　六、設備的主要切割性能
　　
　　1．主要相貫線相交形式：主外支內型和主內支外型。
　　
　　2．可切割的母管相貫線孔或支管相貫線端面：
　　
　　母管開正交矩形孔；
　　
　　母管開正交槽；
　　
　　母管與支管相貫正交、斜交、偏心；
　　
　　圓管對接（蝦米彎）；
　　
　　圓管與平面正交、斜交；
　　
　　兩重支管的相貫；三重支管的相貫；“蝦米節”斜面切割。
　　
　　3．切割最小交叉角度30°
　　
　　4．提供兩種端面坡口的加工方法
　　
　　定角坡口：按用戶輸入的角度進行坡口切割
　　
　　變角坡口：根據相貫的兩面角而變化的坡口以及360°孔坡口
　　
　　5．連續切割
　　
　　機器具有多條相貫線連續切割的功能，只要將管件上需切割的數據一次輸入機器，即輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔以及焊接坡口。
　　
　　七、設備基本配置
　　
　　1．?dāng)?shù)控管道切割機主要由控制系統、小車行走裝置、驅動裝置、裝夾裝置、托架裝置、導軌、氣路系統、控制柜、操作臺等部分組成。
　　
　　2．配備等離子切割系統一套，等離子電源為海寶PMX105等離子系統。
　　
　　3．交流伺服系統：5套伺服驅動均為日本松下數字伺服系統，每套均包含伺服啟動器及伺服電機。
　　
　　八、軟件系統功能
　　
　　?能在主管上切割相貫孔,滿足主管軸線與單根支管軸線偏心與非偏心,垂直與傾斜相交等條件
　　
　　?能在支管端部切割相貫線端頭，滿足單根支管軸線與主管軸線偏心與非偏心、垂直與傾斜相交等條件。
　　
　　?能在管子上切割平行管軸心的方孔、腰形孔、圓角矩形孔，滿足偏心與非偏心，垂直與傾斜相交等條件。
　　
　　?能在管子上切割平行管軸心的方槽、腰形槽、圓角矩形槽，滿足偏心與非偏心，垂直與傾斜相交等條件。
　　
　　?能在管子切斷的同時進行開槽加工。
　　
　　?能切割焊接彎頭“蝦米節”的兩端面及切割垂直和斜截端面。
　　
　　?能切割同規格管材多管對接端面。
　　
　　?能切割與環型主管相貫的支管相貫線端頭，單根支管情況可偏心。
　　
　　?能切割與矩形管相貫的圓支管端頭。
　　
　　?能切割多重相貫的支管相貫線端頭（支管與主管軸心需相交于一點），其主管可以是直管或彎管。支管上可開定角度、變角度、定距離及變距離的坡口。
　　
　　?能根據管子長度、切割形狀完成自動套排料功能。管與管之間的最小交叉角度＞30度（不包括單根支管與環型主管的相貫形式）。
　　
　　?數據保存分類查找，可修改重新編輯等 。
　　
　　?多方位動態切割軌跡結果圖。
　　
　　?引割線自由設定功能，可實現無引割線、直線引割線、圓弧引割線。
　　
　　九、控制系統：
　　
　　?本機輸入接口為軟盤、鍵盤、U盤、因特網，可用鍵盤、軟盤、U盤輸入。
　　
　　?可以手動輸入作臨時性修改。
　　
　　?中文顯示圖形界面，人機對話。
　　
　　?系統內安裝管子相貫線切割編程軟件。
　　
　　?能夠與用戶計算機系統進行零件加工信息的數據交換，控制切割加工。
　　
　　?具有屏幕窗口放大、圖形位置的編程及調整功能。
　　
　　?切割速度根據板厚和切割源種類自動無級調整，多種速度控制，暫停、加減速功能。
　　
　　?切割原點快速定位功能。
　　
　　?切割數據軌跡保持功能，能按軌跡自動演示，重復演示功能。
　　
　　?斷點、斷電返回原位，再切割功能。
　　
　　?管子自動檢測功能。
　　
　　?故障自動報警、自動診斷及操作失誤智能判別，警報解除功能。
　　
　　?突發情況電控限位、機械限位及緊急停止功能。
　　
　　十、數控系統配置（工控機）
　　
　　1．CPU （原裝進口）         奔騰處理器（2.4GHz）
　　
　　2．觸摸式操作屏              15英寸彩顯屏（工業級）
　　
　　3．內存容量                  256M
　　
　　4．顯存容量                  8M
　　
　　5．?dāng)?shù)據輸入方法              鍵盤或U盤
　　
　　6．?dāng)?shù)據備用                  硬盤或U盤
　　
　　7．硬盤                      80G以上
　　
　　8．軸位置控制器              5軸聯動運動控制卡
　　
　　9．操作系統                  中文Windows2000
　　
　　10.網卡                     10/100M自適應
　　
　　十一、主要精度要求
　　
　　“KSGX型切割機”的切割精度能滿足被切割鋼管符合國家標準，能達到工件長度尺寸定位精度為0.2mm/2000mm；母線定位精度為≤±0.5mm。
　　
　　工件旋轉驅動
　　
　　驅動系統                    精密齒輪箱、齒輪副傳動
　　
　　伺服電機                    松下伺服驅動器、電機
　　
　　復位精度                    ±0.3°
　　
　　2．割炬小車沿工件軸向移動
　　
　　驅動系統                 精密齒輪箱、齒輪、齒條傳動
　　
　　割矩小車有效行程         12000mm
　　
　　伺服電機                 松下伺服驅動器、電機
　　
　　復位精度                 ±0.2mm
　　
　　3．割炬小車上下移動軸
　　
　　驅動系統                   精密齒輪箱、絲桿傳動
　　
　　割炬小車上下行程           350mm
　　
　　伺服電機                   松下伺服驅動器、電機
　　
　　復位精度                   ±0.2mm
　　
　　4．割炬沿工件軸向扇形平面擺動軸
　　
　　驅動系統                    精密行星減速機傳動
　　
　　擺動角度                  45°—135°
　　
　　伺服電機                  松下伺服驅動器、電機
　　
　　定位精度                  ±0.3°
　　
　　5．割炬沿工件端面扇形平面擺動軸
　　
　　驅動系統                    精密行星減速機傳動
　　
　　擺動角度                  45°—135°
　　
　　伺服電機                  松下伺服驅動器、電機
　　
　　定位精度                  ±0.3°
　　
　　十二、安全裝置
　　
　　各運動部件在適當處均設安全防撞保護裝置及限位開關。
　　
　　在控制箱處設有緊急停車開關。
　　
　　等離子電源安全防護按照飛馬特CUTMASTER A120等離子切割機
　　
　　使用說明書。
　　
　　設備機架和等離子電源及電腦控制箱外殼都必須提供可靠接地，且電腦控制箱外殼應單獨接地。
　　
　　注意！必須提供人身安全保護接地。
　　
　　十三、其它
　　
　　驗收、安裝、調試
　　
　　1)、甲方提供所需空間結構桁架軸線圖，管件尺寸規格，乙方負責生成切割文件，以及模擬圖形，乙方將模擬圖形發送給甲方進行確認；
　　
　　2）、乙方在設備制造完畢后通知甲方來廠驗收，驗收時可對設備進行驗收及雙方
　　
　　確定1—2種規格（1中所生成的圖形）的實物驗收，在工廠無條件驗收的可在用戶處作最終驗收。（如果生成的圖形切割所需要的管材量大≥500元人民幣，則需要甲方承擔管材費用）；
　　
　　3）、乙方將派出技術人員，負責設備在甲方現場進行安裝、調試，確保生產出合格產品。
　　
　　4)、交貨周期：合同簽訂生效后35個工作日通知甲方到乙方現場進行驗收；甲方驗收完成后2天之內乙方負責打包發貨.
　　
　　十四、技術培訓
　　
　　1）、在甲方生產現場，乙方在完成安裝、調試以及試運行后，將對甲方有關技術、操作、維修人員進行系統的設備結構講解、操作過程和注意事項、常用維修和維護等免費技術培訓。
　　
　　2）、培訓內容：設備講解、結構說明、操作說明、設備維護以及簡單故障排除，還包括上機操作，生產合格產品。
　　
　　服務
　　
　　1)、售前乙方負責提供產品選型、工藝布置等相關方面的技術咨詢及技術服務。
　　
　　2)、售后乙方負責安裝調試，免費對甲方相關的進行技術方面的培訓。
　　
　　3)、售后一年內屬乙方制造質量包修壹年，在質保期期間，乙方將免費提供各種技術服務， 若由于設備質量原因造成損壞的零部件由乙方無條件更換、修復，費用由乙方負責。
　　
　　4)、設備易損件除發貨時配套外，乙方保證長期提供優質優價的備品備件及易損件，以及保修期外的優質服務。
　　
　　此技術協議一式貳份，供方需方各執壹份。
　　
　　需方：                                供方：長沙聚才機電設備有限公司
　　
　　簽字：                                簽字：
　　
　　日期：                               日期：
　　
　　附件一：
　　
　　美國維克多Auto cut200等離子電源技術參數
　　

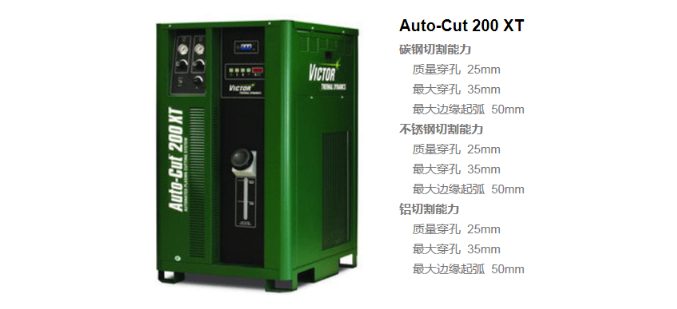

　?。ù藞D為AC200的整機圖）
　　
　　一、產品規格
　　
　　二、產品特點
　　
　　靈活切割厚薄不等的各類金屬板材
　　
　　XTTM-301易損件適合切割1mm厚度到35mm的金屬板材。配備XTTM-301割炬的Auto-Cut XT系統通常采用經濟劃算的空氣作為等離子氣體和保護氣體，用于碳鋼和大多數有色金屬的切割作業，加工產品表面光潔度高，掛渣少。Auto-Cut XT 同時具備氧氣等離子切割功能，可實現更高質量的碳鋼切割。專有的水霧保護（WMS?）工藝則采用N2作為等離子氣體并以水霧作為保護氣體，用于有色金屬板材切割，成本實惠，質量首屈一指。如需切割有色金屬厚板，可使用Ar-H2/N2，切割厚度可達25mm(使用Auto-Cut200 XT系統）。
　　
　　低成本空氣-空氣切割 速度更加卓越
　　
　　維克多XTTM-301割炬易損件技術享有全球?qū)＠胺Q厚度為1mm至35mm板材切割的首
　　
　　選。該技術可同時勝任碳鋼和有色金屬的切割，質量上乘。
　　
　　? 熱影響區域小，切割邊緣表面平整
　　
　　? 割縫窄，可實現小角度、小半徑的高速切割
　　
　　? 較寬的低掛渣參數設置范圍
　　
　　? 電弧密度更高，實現更快作業速度的同時無損于質量
　　
　　? 以Air/Air為工作氣體時，可完成不銹鋼的快速切割作業
　　
　　效率卓著
　　
　　? 高速切割，每小時可生產更多零件
　　
　　? 采用水霧保護，切割速度可達同類切割系統的三倍
　　
　　? 同級別產品中輸出功率較大
　　
　　? 零件使用壽命長
　　
　　? 得益于XTTM-301-割炬的SpeedLokTM快速卡座設計，更換零件引起的停機時間顯著縮短
　　
　　穩定可靠
　　
　　? 充分全面的實驗室測試和現場試驗確保性能持續可靠
　　
　　技術領先
　　
　　? 微處理器控制，實現較佳切割質量
　　
　　? 割炬設計精密先進，切割質量領先于同級別其他產品
　　
　　? 采用N2/H2O進行有色金屬切割，切割速度快于H35
　　
　　完備的氣體控制功能
　　
　　借助單獨的氣體控制閥，等離子氣體和保護氣的氣壓和流量均可在電源處得到放心控制。僅需操作位于前面板的選擇器開關，即可從保護氣切換到水霧保護。
　　
　　水霧保護（WMS）顯著優化有色金屬的切割性能（Auto-Cut 200XT可選用）
　　
　　水霧保護優勢
　　
　　? 使用氮?dú)庾鳛榈入x子氣體，普通自來水作為保護氣，完成高質量的有色金屬切割
　　
　　? 運行成本實惠
　　
　　? 可切割厚度為1mm至20mm的板材，切割無掛渣
　　
　　? 切割表面無氧化物堆積
　　
　　? 參數范圍更寬
　　
　　? 便捷易用
　　
　　? 與采用H35相比，切割速度更快
　　
　　? 水霧保護功能為 AC300 XT 的標準配置，AC200 XT可選配
　　

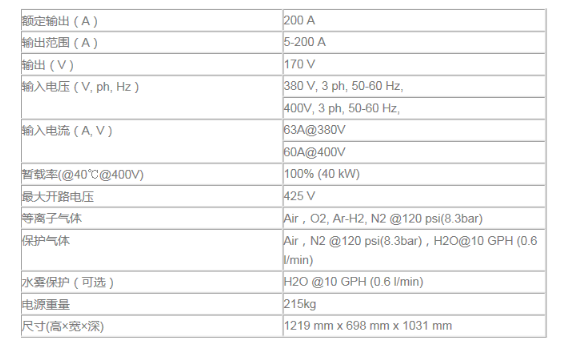

　　額定輸出（A） 200 A
　　
　　輸出范圍（A） 5-200 A
　　
　　輸出（V） 170 V
　　
　　輸入電壓（V, ph, Hz） 380 V, 3 ph, 50-60 Hz,
　　
　　400V, 3 ph, 50-60 Hz,
　　
　　輸入電流（A, V） 63A@380V
　　
　　60A@400V
　　
　　暫載率(@40℃@400V) 100% (40 kW)
　　
　　較大開路電壓 425 V
　　
　　等離子氣體 Air，O2, Ar-H2, N2 @120 psi(8.3bar)
　　
　　保護氣體 Air，N2 @120 psi(8.3bar)，H2O@10 GPH (0.6 l/min)
　　
　　水霧保護（可選） H2O @10 GPH (0.6 l/min)
　　
　　電源重量 215kg
　　
　　尺寸(高×寬×深) 1219 mm x 698 mm x 1031 mm
　　
